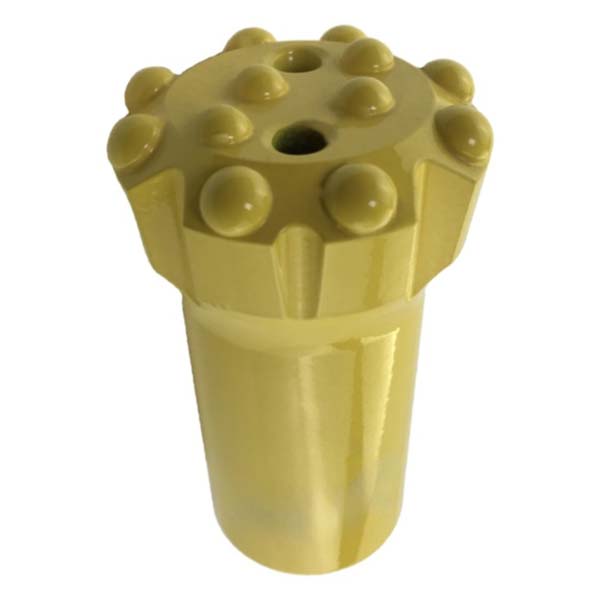

Retrac-knappbor med T35-gjenger for boreverktøy

Den gjengede knappe-biten er laget av høykvalitets legeringsstålstenger og wolframkarbid. Etter varmebehandling har våre boreverktøy utmerket seighet, noe som gjør dem egnet for borekravene i underjordisk gruvedrift, og de minimerer energitapet under boreprosessen.

Beskrivelse
Tekniske parametere

Beskrivelse

Oversikt over T35-gjengeserien med knappehoder

Denne T35-gjengeserien med knappehoder finnes i to typer: flat og retrac. Begge typene har utmerket slitestyrke og slagfasthet. Retrac-knappehoder brukes vanligvis i komplekse lag eller i situasjoner som krever hyppig utskifting av borehoder.

Teknisk informasjon om Retrac-knappbits

Tilkoblingsgjenger:T35
Spissmateriale:Wolframkarbid
Materiale i borlegemet:Høyfast legert stål
Spylingsriller:Fordelt langs boret for sponfjerning og kjøling
Hodedesign:Knappform
Typer:Flat og tilbaketrukket knapp
Diameter:Tilgjengelig i 54 mm, 57 mm og 64 mm
Vinkel:35 grader
Måleknapper:6×10 og 6×11
Midtknapper:3×9 og 3×10
Vekt:Varierer fra 1,4 kg til 2,2 kg
Produksjonsprosess for spissene:Hot-inlay-teknologi
Andre produksjonsprosesser:Full karburiseringsvarmebehandling, høyfrekvensbehandling og fosfateringsprosess

Tekniske parametere

Spennbit med T35-gjenger for boreverktøy
Gjengetapp, knapp	D (mm)	D (tommer)	Knappstørrelse	Knappesenter	Knappens vinkel	Gjenger	Bestillingsnummer	Vekt (kg)
Knapp	54	2 1/6	6 x 10 mm	3 x 9 mm	35 grader	T35	B173-5409-7505	1,4
	57	2 1/4	6 x 10 mm	3 x 9 mm	35 grader	T35	B173-5709-7505	1,5
	64	2 1/2	6 x 11 mm	3 x 10 mm	35 grader	T35	B173-6409-7505	1,6
Knapp, flat, tilbaketrekkbar	54	2 1/6	6 x 10 mm	3 x 9 mm	35 grader	T35	B176-5409-7505	1,8
	57	2 1/4	6 x 10 mm	3 x 9 mm	35 grader	T35	B176-5709-7505	2,0
	64	2 1/2	6 x 11 mm	3 x 10 mm	35 grader	T35	B176-6409-7505	2,2

T35 underground mining jumbo drill tools installation diagram
