Produktoversikt

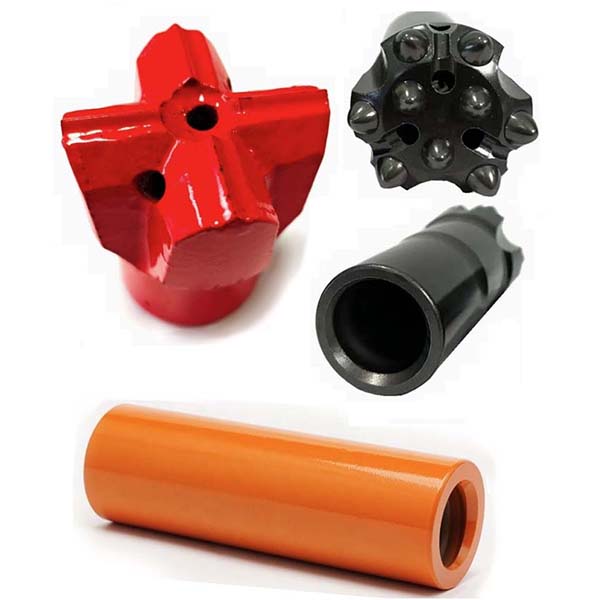

Denne siden presenterer hovedsakelig R32-gjenget knappehode, R32-gjenget krysshode og koblingshylse, som er mye brukt i jumbo-borverktøy for tunnelboring.

Tekniske spesifikasjoner for R32-gjenget knappe-bor

Tilkoblingsgjenger:R32
Hodemateriale:Wolframkarbid
Materiale i borlegemet:Høyfast legert stål
Spylingsriller:Fordelt langs boret for fjerning av borekaks og kjøling
Hodedesign:Sfæriske knapper
Diameter:43 mm, 45 mm, 51 mm, osv.
Vinkel på måleknapp:30 grader og 35 grader
Knappstørrelser:5 x 10 mm, 6 x 10 mm, osv.
Midtknapper:2 x 9 mm, 2 x 10 mm, osv.
Vekt:0,6 kg til 1,0 kg
Produksjonsprosess for hodet:Varmmonteringsteknikk
Andre produksjonsprosesser:Full karburiseringsvarmebehandling, høyfrekvensbehandling og fosfateringsbehandling

Tekniske spesifikasjoner for R32 gjenget tverrbor

Tilkoblingsgjenger:R32
Hodemateriale:Innebygde wolframkarbidknapper
Materiale i borlegemet:Høyfast legert stål
Spylingsriller:Fordelt langs boret for fjerning av avfall og væsker, kjølemiddel
Hodedesign:Kryssform
HxT:12 x 8 mm, 16 x 10 mm
Diameter:43 mm, 51 mm, osv.
Vekt:0,8 kg til 1,1 kg

Tekniske spesifikasjoner for koblingshylsen

Type:Midtstopp
Gjengetilkobling:T38 og R38
Lengde:170 mm og 190 mm
Diameter:55 mm
Materiale:Smidd høyfast legert stål
Fremstillingsprosess:Full karburiseringsvarmebehandling
Vekt:1,8 kg og 2,0 kg

Knappbit

R32 gjenget knappebit
Gjenget bit, knapp	D (mm)	D (tommer)	Knappmål	Knappesenter	Knappens vinkel	Gjenger	Bestillingsnummer	Vekt (kg)
Knapp	43	1 11/16	5 x 10 mm	2 x 9 mm	30 grader	R32	B173-4307-5403	0,6
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 grader	R32	B173-4507-5403	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 grader	R32	B173-4807-5405	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 grader	R32	B173-5107-5405	1,2
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 grader	R32	B173-4507-5463	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 grader	R32	B173-4807-5465	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 grader	R32	B173-5107-5465	1,2
Knapp	45	1 3/4	6 x 10 mm	2 x 9 mm	35 grader	R32	B173-4508-5405	0,7
	48	1 7/8	6 x 10 mm	2 x 9 mm	40 grader	R32	B173-4808-5404	0,8
	51	2	6 x 11 mm	2 x 10 mm	40 grader	R32	B173-5108-5404	1,2
Knapp	43	1 11/16	6 x 10 mm	3 x 8 mm	30 grader	R32	B173-4309-5403	0,6
	45	1 3/4	6 x 10 mm	3 x 9 mm	30 grader	R32	B173-4509-5403	0,7
	48	1 7/8	6 x 10 mm	3 x 9 mm	35 grader	R32	B173-4809-5405	0,8
	51	2	6 x 11 mm	3 x 9 mm	35 grader	R32	B173-5109-5405	1,0
Knapp	48	1 7/8	6 x 10 mm	3 x 9 mm	30 grader	R32	B173-4809-5463	0,8
Knapp	51	2	6 x 10 mm	3 x 9 mm	35 grader	R32	B173-5109-5465	1,0
