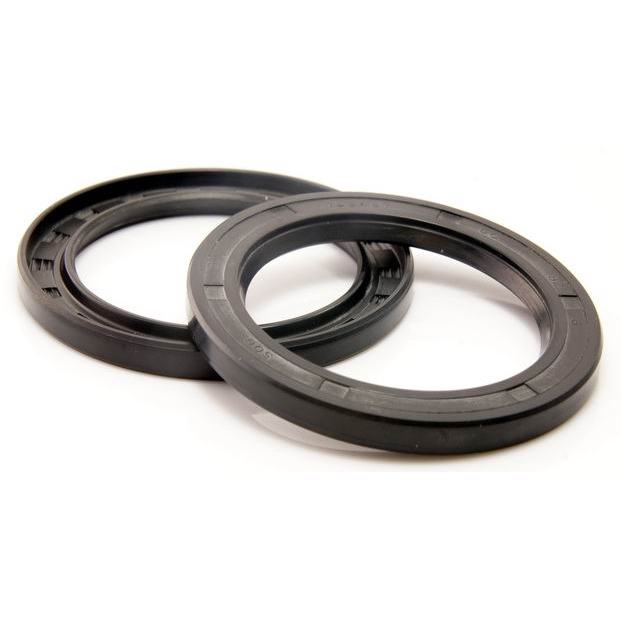

TC-type simmerring-oljetetning med dobbel leppe for motor og høy temperatur

TC-type skjelettoljetetning, perifert gummi, intern fullpakke, dobbel leppetetning med fjær inni, også kjent som leppetetningsring. Det er en av de vanligste standardmodellene av skjelettoljetetning, også kjent som leppetetning, standarddeler oljetetning. Den tilhører roterende oljetetning, som brukes til tetting i olje og støvete omgivelser, og tåler trykk innenfor 0,03 MPa (0,3 kgf/m²), og er mye brukt. Velg et annet materiale avhengig av bruksområde, trykk og temperatur. Vanlige materialer inkluderer: skjelettoljetetning av butylgummi, skjelettoljetetning av fluorgummi, skjelettoljetetning av silikon og så videre.

1. Funksjoner:
   • Høy tetningsytelse: TC-type oljetetninger er designet for å gi utmerket tetningsytelse for å forhindre lekkasje av olje eller andre væsker.
   • Høy slitestyrke: Kontaktflaten på skjelettoljetetningen er vanligvis laget av slitesterkt materiale, som har god slitestyrke.
   • Høy temperaturbestandighet: kan fungere normalt under høyere temperaturforhold, egnet for miljøer med høy temperatur.
   • God støvbestandighet: forhindrer effektivt at støv og partikler fra omgivelsene trenger inn i utstyret.
   • Kjemisk motstand: avhengig av materialet kan noen TC-type oljetetninger også motstå erosjon fra spesifikke kjemikalier.
2. Strukturen til TC-type skjelettoljetetning inkluderer hovedsakelig følgende deler:
   • Skjelett: Brukes til å gi oljetetningen bærekraft og formbestandighet.
   • Tetningskant: kommer hovedsakelig i kontakt med akseloverflaten og gir tetningseffekt, vanligvis laget av elastisk materiale, for eksempel Viton, Neopren. Utformingen av tetningskanten sikrer god tetningsytelse.
   • Støvleppe: Noen TC-type oljetetninger er utstyrt med en ekstra støvleppe for å forhindre at støv og partikler kommer inn i tetningsområdet.
   • Fjær: På innsiden av tetningsleppen er det vanligvis en liten fjær som opprettholder kontakttrykket mellom tetningsleppen og akselen, og dermed sikrer tetningseffekten.
3. Arbeidsprinsippet til TC-type skjelettoljetetning er basert på følgende punkter:
   • Tetningsleppetrykk: Tetningsleppen danner en tetningsflate på overflaten av den roterende akselen, og forhindrer lekkasje av væske eller gass ved friksjon. Fjærens funksjon er å opprettholde kontakttrykket mellom tetningsleppen og akselen for å sikre tetningseffekten.
   • Skelettstøtte: Skelettet gir den strukturelle støtten som gjør at tetningsleppen kan forbli i riktig posisjon og opprettholde formstabiliteten.
   • Støvtett funksjon: Den støvtette leppen hindrer deretter eksterne partikler i å komme inn i tetningsområdet, og forlenger dermed oljetetningens levetid.

Materialegenskaper og anvendelse

Oljetetninger av skjelettypen – TC Butylgummioljetetninger:Karakterisert av eksepsjonelt god motstand mot bensin og alifatiske hydrokarbonoljer, nest best etter polysulfidgummi, akrylat og fluoroelastomer, og overlegen i forhold til andre allmenngummier. Varmebestandigheten er god, lufttettheten, slitestyrken og vannbestandigheten er bedre, og bindingskraften er sterk. Ulemper er dårlig kulde- og ozonbestandighet, lav styrke og elastisitet, dårlig syrebestandighet, dårlig elektrisk isolasjon og dårlig motstand mot polare løsemidler. Temperaturområde: ca. -25 °C til +100 °C. Brukes hovedsakelig i produksjonen av ulike oljebestandige produkter, som slanger, tetningsprodukter osv.

Skeletttype oljetetning – TC fluoroelastomer oljetetning:Høytemperatur-oljetetning, som er preget av høy temperaturbestandighet; fluoroelastomer-oljetetning med syre- og alkalibestandighet, oljebestandighet, oljebestandig gummi kan også være motstandsdyktig mot høye temperaturer i oljetetningen; elektrisk isolasjon, mekaniske egenskaper, kjemisk bestandighet, ozonbestandighet og atmosfærisk aldringsbestandighet er utmerket. Bruksområde: -25 °C til +250 °C. Ulemper er dårlig bearbeidbarhet, dårlig kuldebestandighet, høy pris, lav elastisitet og permeabilitet. Brukes hovedsakelig i forsvarsindustrien til produksjon av fly, raketter på vakuumbestandige, høytemperaturbestandige, kjemikaliebestandige tetningsmaterialer, slanger eller andre deler og bilindustrien.

Skelett-type oljetetning – TC silikonoljetetning:Både høy og lav temperaturbestandighet, utmerket elektrisk isolasjon, høy stabilitet mot termisk oksidasjon og ozon, men har også egenskaper som motstand mot olje, løsemidler, kjemikalier osv., noe som gjør at bruken av silikongummi kan utvides til en rekke oljemedier, syremedier og kjemiske løsemiddelmedier. Ulempene er: lavere mekanisk styrke, oljebestandighet, løsemiddelbestandighet og dårlig syre- og alkalibestandighet, vanskeligere å vulkanisere, høyere priser. Bruksområde: -55 °C til +225 °C. På grunn av silikongummipakningens spesielle egenskaper, er den mye brukt i tetningsapplikasjoner innen luftfart, instrumentering, elektroniske og elektriske apparater, navigasjon, metallurgi, maskiner, bilindustri, medisinsk og helsevesen og andre områder.
