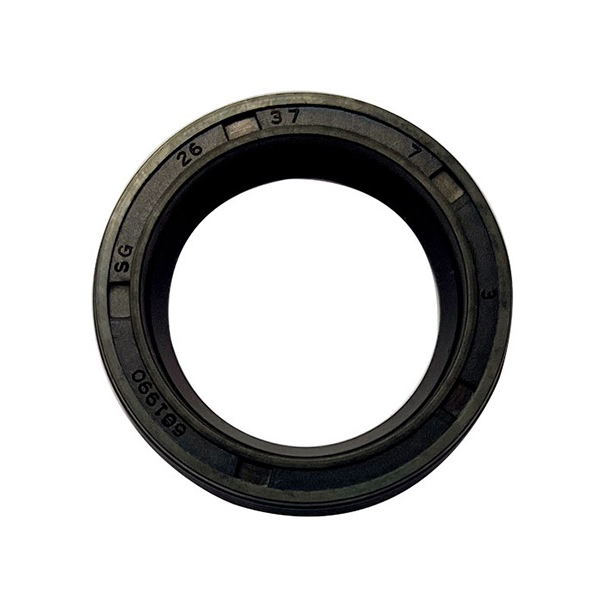

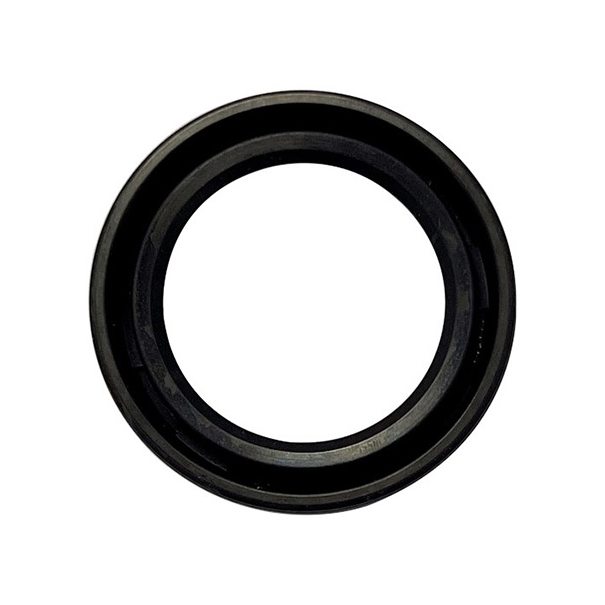

SG-type skjelett med enkelt leppe og sporoljetetning

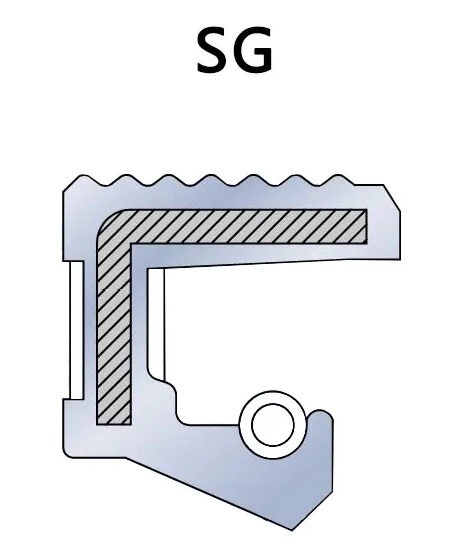

SG-type enkeltleppeoljetetning, perifert oljesporutforming, intern fullpakke, enkelt hovedleppeoljetetning med fjær inne. Den tilhører roterende oljetetninger, som brukes til tetting i oljede og støvfrie omgivelser, og tåler et trykk på 0,03 MPa, innenfor 0,3 kgf/m². Velg et annet materiale avhengig av bruksområde, trykk og temperatur. Vanlige materialer inkluderer: butylgummi SG-type skjelettoljetetning, fluorgummi SG-type skjelettoljetetning, silikongummi SG-type skjelettoljetetning og så videre. De brukes hovedsakelig i forskjellige industrielle tetninger, for eksempel motoroljetetninger, reduksjonsoljetetninger, girkasseoljetetninger, motoroljetetninger, mekaniske armoljetetninger, vindkraftproduksjon og så videre.

1. Hovedkomponenter
   • Skelett:laget av metallmateriale (for eksempel stål eller jern) for å gi strukturell støtte og opprettholde stabiliteten og holdbarheten til oljetetningen.
   • Tetningskant:vanligvis laget av elastisk materiale (f.eks. gummi, Viton osv.), tetningsleppen kommer i kontakt med akselen under drift av utstyret for å danne en tetningseffekt.
   • Spor:Tetningsleppen er utstyrt med ett eller flere spor som er designet for å holde smøreolje eller væske for å gjøre tetningen mer effektiv.
   • Fjær:Den innebygde fjæren (vanligvis laget av rustfritt stål) utøver et visst trykk for å få tetningsleppen til å lukke seg mot akselen, og forbedrer dermed tetningseffekten.
2. Funksjoner
   • Enkeltleppedesign:SG-type oljetetning har enkeltsidig design med enkel struktur, som er egnet for ulike scenarier som krever grunnleggende tetning.
   • Design med spor:Tetningsleppen er utstyrt med spor, disse sporene kan effektivt fange opp og holde smøremiddelet og forbedre tetningsytelsen, spesielt under drift ved høy temperatur eller høy hastighet.
   • Skjelettforsterkning:Metallskjelettet gir ekstra styrke og stabilitet, slik at oljetetningen tåler høyere driftstrykk og temperaturer.
3. Bruksområder
   • Bilindustri:Brukes i motor, girkasse, styresystem og andre komponenter for å forhindre smøremiddellekkasje og inntrengning av eksterne forurensninger.
   • Industrielt utstyr:som pumper, kompressorer, reduksjonsgir osv., spesielt i bruksscenarier som krever høy tetningsytelse.
   • Mekanisk utstyr:mye brukt i en rekke mekaniske utstyr, spesielt der tetningspåliteligheten må forbedres.
