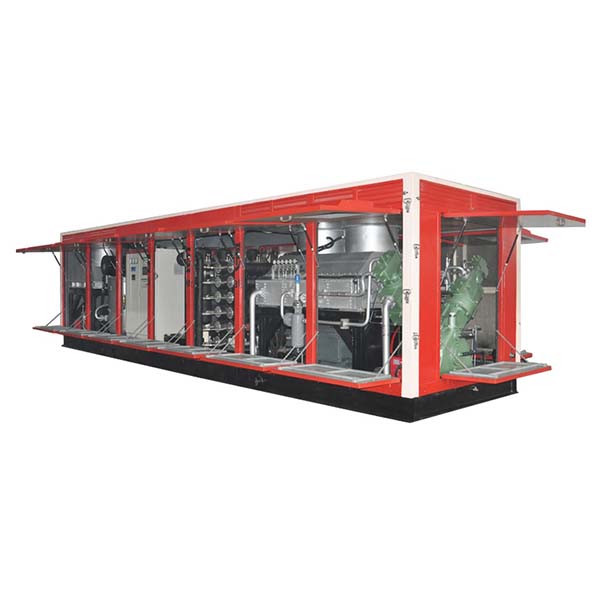

Mobilt membranbasert nitrogengenereringssystem for rørblåsing

Det mobile membran-nitrogensystemet benytter en kombinasjon av skruedrevet lavtrykksluftkompressor, membran-nitrogenseparator og høytrykksnitrogenboosterkompressor, som kan levere nitrogen med høy renhet med en strømningshastighet på 20 Nm³/min og et trykk på 15 til 35 MPa.

Skidmontert modulær design

Systemet har en skidmontert modulær design som består av to uavhengige skid:
1. Første skid:Inkluderer lavtrykksluftkompressormodul og membranseparasjonsnitrogenmodul.
2. Andre skid:Inkluderer høytrykks nitrogenmodul.
Utstyret har en luftkjølt design, drives av en dieselmotor, er utstyrt med et metalldeksel og kan monteres på et kjøretøyschassis, noe som gjør det egnet for oljefelt og andre feltoperasjonsmiljøer.

Funksjoner ved mobilt membran-nitrogensystem

1. Modulær design:Hver komponent fungerer uavhengig for enkel transport, installasjon og vedlikehold.
2. Effektiv nitrogenproduksjon:Bruker membranseparasjonsteknologi for å produsere mer enn 95 % nitrogen med høy renhet raskt og stabilt.
3. Ingen kjemikalier nødvendig:Ren fysisk separasjon uten forurensning eller biprodukter – miljøvennlig og energibesparende.
4. Høyt trykk:Leverer høytrykksnitrogen opp til 35 MPa for ulike industrielle behov.
5. Tilpasses tøffe miljøer:Luftkjølt system krever ikke vann, egnet for ørken-, marine-, kalde eller høye temperaturmiljøer.
6. Bredt anvendelig:Kan brukes til olje- og gassutvinning, vedlikehold av rørledninger, utvinning av metan fra kullag, LNG-stasjoner og mer.

Arbeidsprinsipp for mobilt membranbasert nitrogengenereringssystem

1. Luftkompresjon:Atmosfærisk luft trykksettes til 1,4 MPa av en dieseldrevet skruekompressor, deretter filtreres og tørkes for å oppnå ren trykkluft.
2. Nitrogenproduksjon ved membranseparasjon:Ren komprimert luft føres inn i membran-nitrogengeneratoren, hvor oksygen, karbondioksid og vanndamp slippes ut ved membrandiffusjon, mens nitrogen beholdes. Dette resulterer i 1,2 MPa nitrogen med en renhet på ≥95 %.
3. Høytrykkspressurisering:Lavtrykksnitrogen økes av en luftkjølt stempelbooster til 15–35 MPa for høytrykksapplikasjoner.

Sammensetning av mobilt membran-nitrogensystem

• Luftkompressorenhet:Diesel- eller elektrisk drevet skruekompressor med lokalt kontrollsystem.
• Membran-nitrogengeneratorenhet:Luftrensingssystem, membranmodul og sentralt kontrollsystem.
• Høytrykks nitrogenforsterker:Øker nitrogenet til 35 MPa for høytrykksforsyning.
• Hjelpeutstyr:Dieselgeneratorer, drivstofftanker, containere/skidmoduler (enkelt/dobbel/flere skid) og tilleggsutstyr som skumdoseringspumper etter behov.

Anvendelsesområder for mobilt membran-nitrogensystem

1. Oljeutvinning og -forbedring i oljefelt:
   • Opprettholder trykket i oljebrønnen, forhindrer kollaps
   • Nitrogendrevet for å forbedre utvinningen av råolje
   • Gassløfteoperasjoner, reduksjon av ulykker, økt produksjon
   • Syrebehandling/frakturering for nedstengning av formasjoner og økt produksjon
   • Dampgjennomstrømning for forbedret termisk utvinning
   • Kontroll av slamdensitet for spesialboring
   • Brønnrengjøring, reduksjon av forurensning
   • Overflateaktivt middel for optimalisert brønndrift
2. Rørledningsvedlikehold:
   • Rørledningsblåsing for å fjerne vann/urenheter
   • Trykktesting for sikkerhet
   • Erstatning av nitrogen i brannfarlige rørledninger
   • Nødreparasjon for lekkasjekontroll
   • Gassforsegling for å forhindre korrosjon/oksidasjon
3. Andre industrielle anvendelser:
   • Kullbedmetanbryting for gassutvinning
   • Naturgassinnsamlingsstasjoner for sikker lagring/transport
   • LNG-mottakstasjoner for lagring ved lav temperatur og nitrogenforsegling
   • Offshore boreplattformer for eksplosjonssikre/inerte miljøer
   • Renseanlegg for naturgass for avsvovling, dehydrering, nitrogenerstatning osv.
