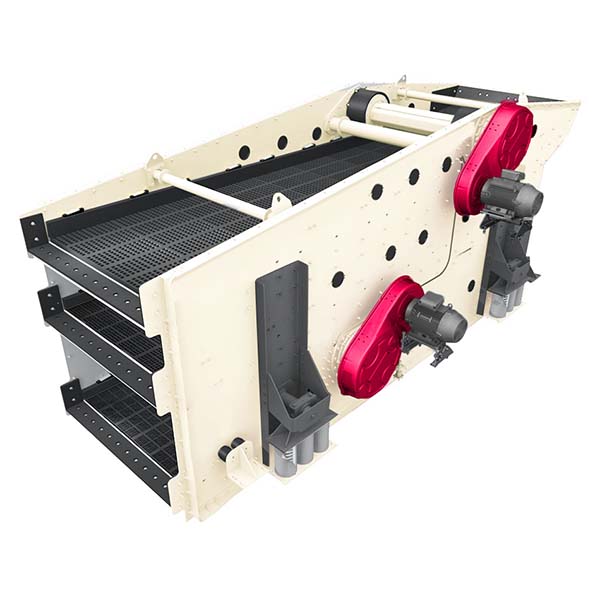

elliptisk vibrasjonssikt med to bevegelige eksitasjonsakser

Elliptisk vibrasjonsskjerm er forskjellig fra den klassiske synkrone girtransmisjonsstrukturen. Den moderne elliptiske vibrasjonsskjermen bruker to uavhengige eksitatorer for å oppnå selvsynkron drift, som ikke bare er enkel i strukturen, men også reduserer kompleksiteten ved vedlikehold betydelig. Den er egnet for behandling av mellomstore og fine korn, fuktige, viskøse og andre materialer som er vanskelige å sile.

Funksjoner ved elliptisk vibrasjonsskjerm:

1. Sammensatt bevegelsesspor: Materialet på skjermoverflaten oppnår den sammensatte effekten av å kaste og gli under det elliptiske sporet, noe som bidrar til materialets lagdeling og permeabilitetssikting.
2. Uavhengig eksitasjonssystem: De øvre og nedre to eksitatorene er forskjøvet, noe som forbedrer vedlikeholdets bekvemmelighet og unngår gjensidig interferens mellom transmisjonsdelene.
3. Kompakt struktur, fleksibel utforming: Kan installeres horisontalt eller med en 5° helling, og tilpasses ulike krav til romutforming.
4. Sterk anti-klebeevne: Spesielt god ytelse for komplekse materialer med gjørme, høyt vanninnhold eller viskositet.
5. Modularisert skjermoverflatedesign: Skjermnettet kan enkelt byttes ut for å tilpasse seg forskjellige krav til partikkelstørrelse.
6. Finite element-strukturdesign: Jevn kraft på skjermkroppen, stabil og pålitelig langvarig drift.

Fordeler med elliptisk vibrasjonssikt:

1. Siktingseffektiviteten økes med mer enn 25 %: Sammenlignet med lineær sil med samme spesifikasjon, kan elliptisk bevegelse effektivt forlenge oppholdstiden til materialet på skjermoverflaten og forbedre siktingshastigheten.
2. Større tilpasningsevne: Spesielt egnet for malm, byggaggregater, sand og grus som inneholder en høy andel fine partikler, store mengder gjørme og andre utfordrende scenarier.
3. Enkelt vedlikehold: Ingen synkron girstruktur, bruk av selvsynkroniseringsprinsippet, risteren trenger ikke regelmessig synkroniseringsjustering, lav feilrate.
4. God støykontroll: Vibrasjonen går jevnt, den totale støyen under drift er lav, noe som bidrar til miljøvern og driftskomfort.
5. Høyfast materiale og gummibelagt prosess: Motstår effektivt slitasje og støt, noe som forlenger utstyrets levetid.

Arbeidsprinsipp for elliptisk vibrasjonssikt:

Den elliptiske vibrasjonsskjermen bruker to eksitatorer plassert i bunnen av skjermhuset, forskjøvet foran og bak. Disse eksitatorene, utstyrt med ubalanserte eksentriske blokker, genererer eksentrisk kraft og danner et elliptisk syntetisk vibrasjonsspor.
Under drift:

1. Excitatoren produserer en periodisk elliptisk bane for å fremme bevegelsen av materialer.
2. Materialet på skjermen blir kontinuerlig kastet opp, ned og rullet, og beveger seg fremover under elliptisk kraft.
3. Finkornede materialer passerer raskt gjennom silhullene, mens større partikler fortsetter å bli transportert fremover, og oppnår klassifiseringssikting.
4. Retningen, frekvensen og amplituden til den elliptiske bevegelsen kan justeres ved hjelp av installasjonsvinkelen til risteren og det elektriske kontrollsystemet, for å oppfylle forskjellige silingskrav. Sammenlignet med enkel lineær eller sirkulær bevegelse, er elliptisk bevegelse mer egnet for våte, komplekse materialer som er utsatt for silblokkering.

Anvendelsesområder for elliptisk vibrasjonssikt:

1. Gruvedrift og steinbrudd:
   • Klassifiseringsprosess etter malmknusing;
   • Sikting av kvartsitt, granitt, jernmalm og andre mineraler som inneholder slam og vann;
   • Sikting av fine materialer i mekanisk sandproduksjonslinje.
2. Byggematerialer:
   • Sikting av byggeavfall og resirkulerte betongmaterialer;
   • Sortering av veidekkeunderlagsmateriale og grusaggregat.
3. Kull- og energiindustri:
   • Våtsikting av kull i kullvaskeanlegg;
   • Separering av kullpulver, kullgangue og andre brennstoffmaterialer.
4. Miljøvern og gjenbruk av ressurser:
   • Sikting av tilgjengelige aggregater i kommunalt avfall;
   • Sikting av avfallsslagg, slagg, avfall og andre faste avfallsressurser for gjenvinning.
