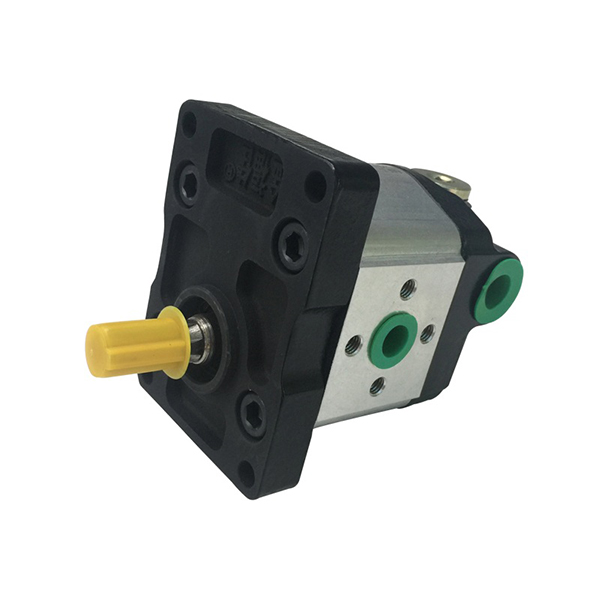

Girpumpe med konstant strømning og avlastningsventil for konstant strømning

Gearpumper med konstant strømning brukes mye i landbruksmaskiner og industrikjøretøy, spesielt i hydrauliske servostyringssystemer. Deres integrerte avlastningsventil med konstant strømning sikrer stabil utgangsstrøm, uavhengig av motorhastighet eller belastningssvingninger, noe som gjør dem uunnværlige for presis og pålitelig hydraulisk styring.

1. Grunnleggende arbeidsprinsipp

1. Består av to tannhjul – vanligvis eksterne tannhjulspumper – drevet av motor.
2. Roterende tannhjul trekker væske inn i pumpehuset; tannhjulene presser væsken fra suge- til utløpsporten.
3. Ventilen med konstant strømning justerer oljetrykket etter behov for å opprettholde konstant utstrømning, uavhengig av motorhastighet eller belastning.

2. Anvendelsesscenarier

1. Fullt hydraulisk styring:Gir stabil strømning for presis og jevn styring under ulike arbeidsforhold.
2. Hydraulisk servostyring:Sikrer pålitelig, stabil styrehjelp selv ved høye belastninger eller lave hastigheter.

3. Ulike tilkoblingsmetoder

1. Flere alternativer for innløps-/utløpstilkoblinger som passer til forskjellige hydrauliske systemer og sikrer jevn oljestrøm.
2. Ulike former for akselforlengelse og monteringsmetoder for frontdekselflens for fleksibel tilpasning til forskjellige drivmoduser og systemkonfigurasjoner.

4. Tekniske parametere

1. Forflytning per omdreining: 6 – 20 ml/omdr.
2. Arbeidstrykk: 10 MPa
3. Sikkerhetsventilens åpningstrykk: 12,5 MPa
4. Nominell hastighet: 2000 o/min
5. Arbeidshastighetsområde: 800 – 3000 o/min

5. Fordeler

1. Stabilitet:Opprettholder konstant strømning selv ved motorbelastning og hastighetsvariasjoner, noe som sikrer pålitelig hydraulisk drift.
2. Høy effektivitet:Justerer automatisk trykket for optimal ytelse, og unngår energisvinn.
3. Sikkerhet:Integrert sikkerhetsventil beskytter systemet mot overtrykk for sikker drift.

6. Anvendelsesområde

1. Landbruksmaskiner
2. Industrikjøretøy
3. Anleggsmaskiner
4. Skip
5. Gruvedrift
6. Andre hydrauliske applikasjoner som krever stabil og pålitelig strømning
